Een drempelloze schuifpui creëert een vrijwel naadloze overgang tussen binnen en buiten. Het onderprofiel wordt in de vloer ingebouwd, waardoor geen hoge dorpel zichtbaar of voelbaar is. De binnenvloer en het terras lijken hierdoor in elkaar over te lopen, terwijl de grote glasoppervlakken zorgen voor maximale transparantie, daglicht en uitzicht.
Omdat een belangrijk deel van het onderprofiel zich onder vloerniveau bevindt, vraagt deze oplossing om een goed doordachte waterafvoer. Water op de buitenvloer en water dat in het profielsysteem terechtkomt, moeten via verschillende routes gecontroleerd worden afgevoerd.
Metaglas XL heeft standaard ontwateringsopeningen in het laagste gedeelte van het ingebouwde profiel. Aanvullend kan op vloerniveau vóór de schuifpui een afwateringsgoot worden geplaatst. Als alternatief kan de afvoer bouwkundig worden weggewerkt met een smalle grindstrook en een onderliggende aansluiting op de hemelwaterafvoer. Een betrouwbare drempelloze aansluiting ontstaat daarom door de schuifpui, vloeropbouw, terrasafwerking en waterafvoer vanaf het begin als één geheel te ontwerpen.
Waarom kiezen voor een drempelloze schuifpui?
Bij een traditionele schuifpui blijft de onderdorpel vaak zichtbaar en vormt deze een voelbare overgang tussen binnen en buiten. Bij een drempelloze uitvoering wordt het onderprofiel in de vloer opgenomen. Hierdoor ontstaat een vlakke en comfortabele doorgang.
Een drempelloze schuifpui biedt verschillende voordelen:
Bij de horizontale schuifsystemen van Metaglas XL kunnen de raam- en kozijnprofielen grotendeels in de vloer, wand en het plafond worden weggewerkt. Het systeem kan bovendien worden uitgevoerd met grote glasoppervlakken, verschillende schuifconfiguraties en een optionele afwateringsgoot.
Drempelloos ontwerpen vraagt om een integraal detail
Een drempelloze schuifpui is meer dan een kozijn dat lager in de vloer wordt geplaatst. Het onderprofiel, de binnenvloer, de buitenvloer, de waterkering en de afvoer moeten technisch op elkaar aansluiten.
Wanneer de vloeropbouw al volledig is bepaald voordat de schuifpui wordt uitgewerkt, kan onvoldoende ruimte overblijven voor:
Daarom moet het drempelloze detail al vroeg in het ontwerp worden meegenomen. Architect, gevelbouwer, aannemer en installateur moeten samen bepalen hoe water wordt opgevangen en waar het naartoe wordt afgevoerd.

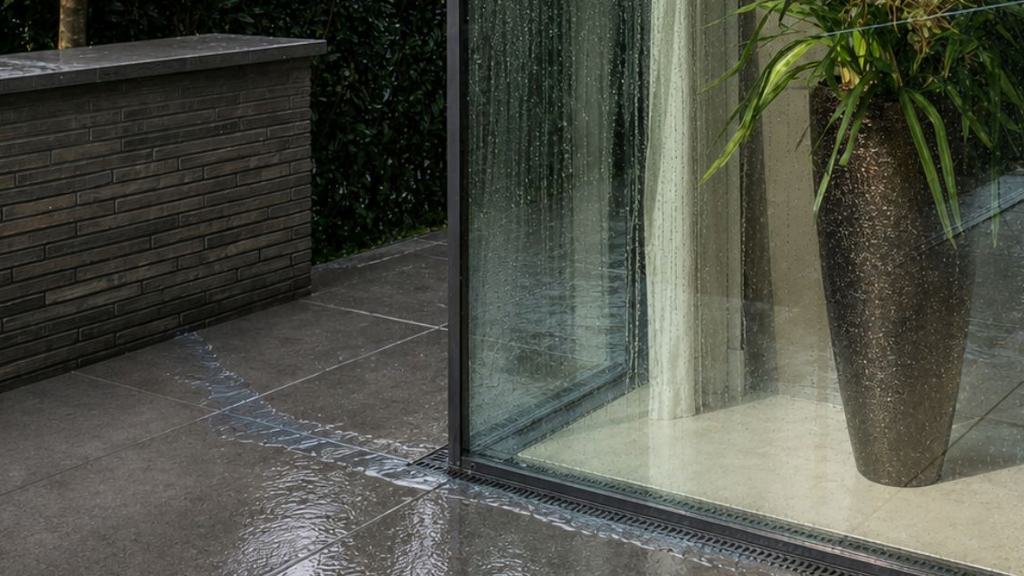

Twee soorten water vragen om twee afwaterroutes
Bij een drempelloze schuifpui moet onderscheid worden gemaakt tussen:
Water op de buitenvloer kan bestaan uit regenwater, spatwater of water dat na het openen van de pui van het glas afdruipt. Dit water kan met een afwateringsgoot of een bouwkundig weggewerkte grindstrook op vloerniveau worden opgevangen.
Water in het profielsysteem kan bijvoorbeeld ontstaan door condens, slagregen of vocht dat vanaf het glas naar het onderprofiel loopt. Dit water wordt via de standaard ontwateringsopeningen in het laagste gedeelte van het profiel afgevoerd.
De afwatering vóór de pui en de ontwatering in het profiel hebben dus ieder een eigen functie.
Hoe werkt de standaard ontwatering van het profiel?
Bij een drempelloze uitvoering bevindt het laagste punt van het onderprofiel zich onder het niveau van de afgewerkte vloer. In dit lage gedeelte van het profiel zijn standaard ontwateringsopeningen aangebracht.
Water dat in het schuifpuiprofiel terechtkomt, wordt intern naar deze openingen geleid. Via de ontwateringsgaten kan het water het systeem verlaten.
Het kan daarbij gaan om:
De ontwateringsopeningen moeten daarom altijd vrij blijven. Ze mogen niet worden afgesloten door kit, mortel, isolatiemateriaal of een te hoog aangelegde vloer- of terrasafwerking.

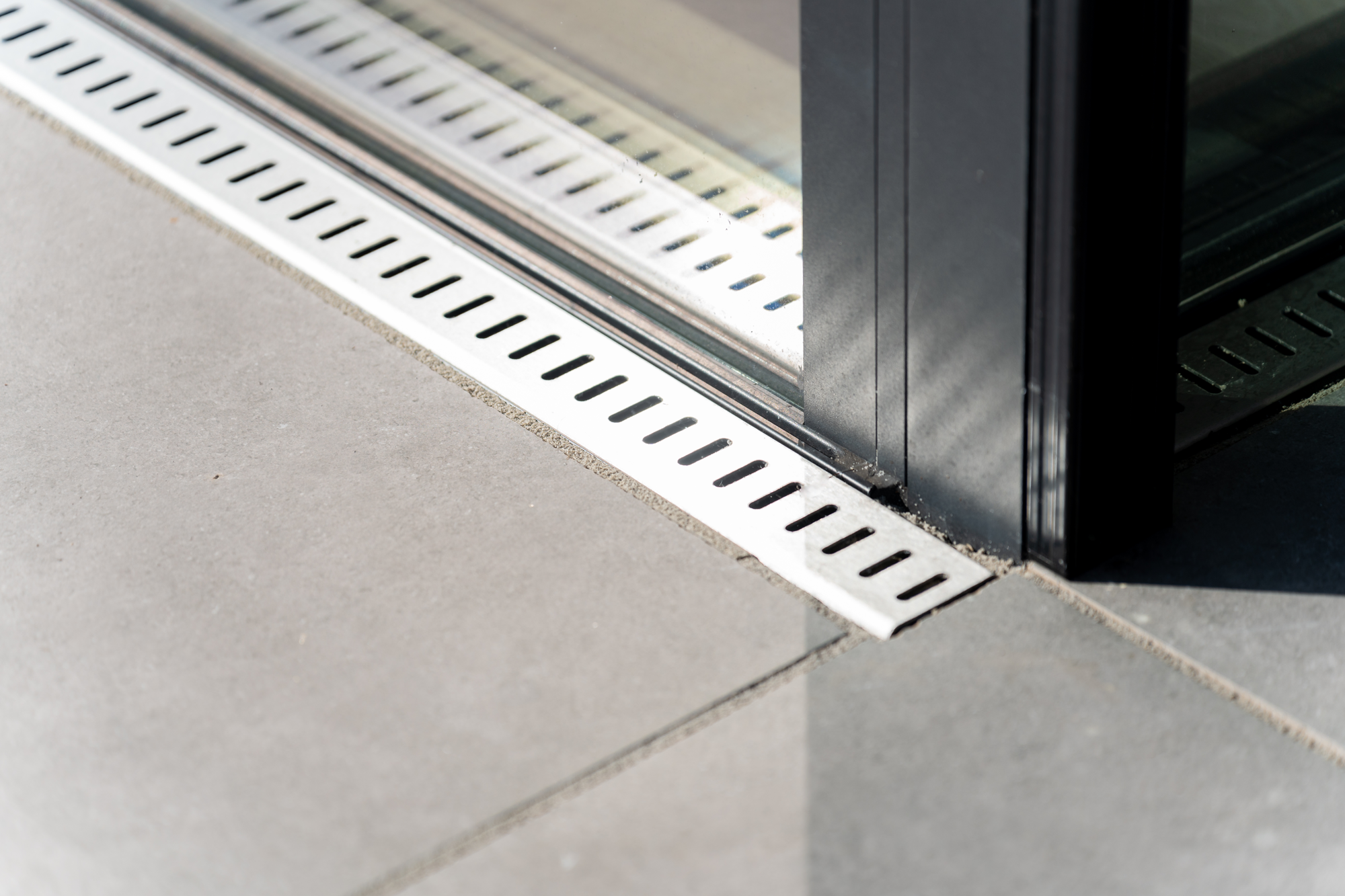

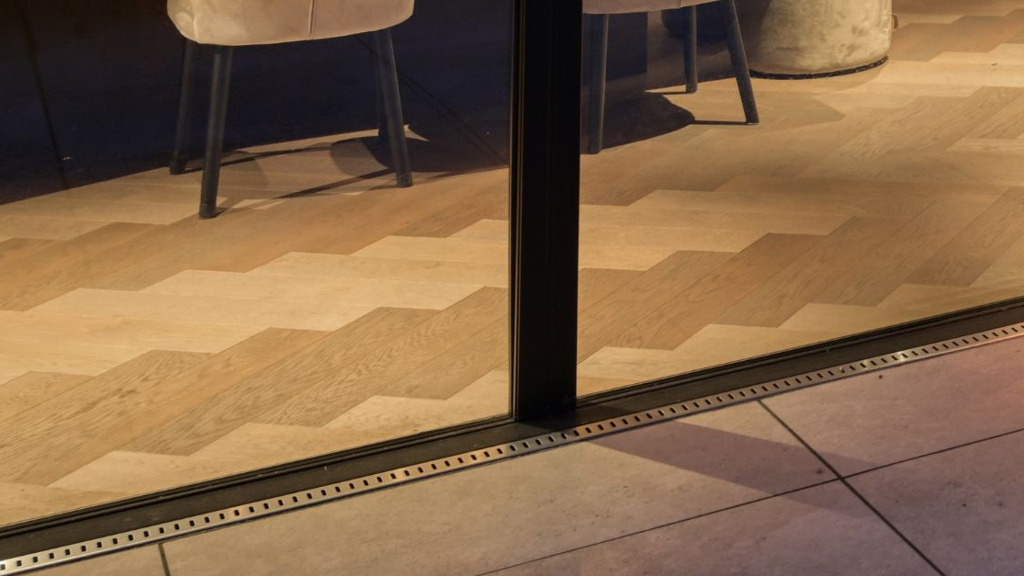

Optie 1: een afwateringsgoot op vloerniveau
Als aanvullende voorziening kan direct vóór de schuifpui een afwateringsgoot worden aangebracht. De bovenzijde van deze goot ligt gelijk met de afgewerkte buitenvloer. Hierdoor blijft de overgang vlak en vormt de goot geen extra drempel.
De goot vangt oppervlaktewater op dat over het terras of de buitenvloer richting de schuifpui stroomt. Denk aan:
Via de sleuven in de bovenzijde stroomt het water de goot in. Vanuit de goot kan het vervolgens gecontroleerd worden afgevoerd naar de hemelwaterafvoer.
De afwateringsgoot vormt daarmee een extra bescherming vóór het ingebouwde onderprofiel. De goot helpt voorkomen dat grote hoeveelheden oppervlaktewater rechtstreeks tegen het profiel komen te staan. Ook wanneer voor een afwateringsgoot wordt gekozen, blijven de standaard ontwateringsopeningen in het schuifpuiprofiel functioneren.
Vlak en visueel geïntegreerd
De afwateringsgoot wordt direct naast de pui in de buitenvloer opgenomen. Doordat de bovenzijde gelijkligt met de terrasafwerking, blijft de drempelloze uitstraling behouden. De goot wordt standaard uitgevoerd in rvs of zwart en kan optioneel in dezelfde kleur als de schuifpui worden afgewerkt. Hierdoor sluiten de goot, het kozijn en de overige aluminium onderdelen visueel op elkaar aan.

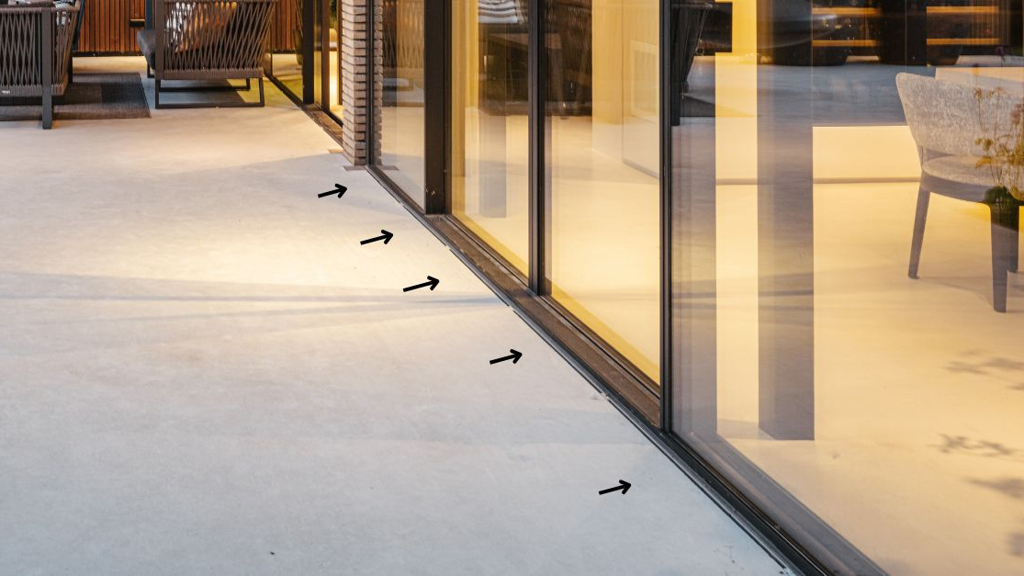

Optie 2: een bouwkundige afvoer met een smalle grindstrook
Als alternatief voor de zichtbare afwateringsgoot kan de waterafvoer bouwkundig worden opgelost met een smalle grindstrook direct vóór de schuifpui.
Het principe is vergelijkbaar met dat van de afwateringsgoot. De voorziening ligt op het niveau van de afgewerkte buitenvloer en vangt water op dat over het terras richting de pui stroomt. Onder de zichtbare grindstrook bevindt zich een afvoer- of drainagevoorziening die het water naar de hemelwaterafvoer leidt.
De terrastegel kan relatief dicht tegen de schuifpui worden gelegd. Tussen de tegel en het profiel blijft alleen een dunne strook grind zichtbaar. Regen-, spat- en oppervlaktewater stroomt via deze grindstrook naar de onderliggende afvoer.
Doordat geen metalen gootrooster zichtbaar is, wordt de afwateringsvoorziening grotendeels aan het zicht onttrokken. De terrasafwerking kan visueel dicht op de schuifpui aansluiten, waardoor een rustig en minimalistisch vloerbeeld ontstaat.
Aandachtspunten bij een grindstrook
Bij de uitwerking moet rekening worden gehouden met:
De terrastegel kan visueel dicht tegen de pui worden gelegd, maar er moet technisch voldoende ruimte overblijven om het water goed te laten instromen en om onderhoud mogelijk te maken.
De grindstrook mag bovendien geen afgesloten ruimte worden waarin water langdurig blijft staan. Het water moet via de onderliggende voorziening voldoende snel naar de hemelwaterafvoer worden geleid.
Laat de buitenvloer van de pui afwateren
De ontwateringsopeningen in het profiel zijn bedoeld voor water dat in het schuifpuiprofiel terechtkomt. Ze zijn niet bedoeld om grote hoeveelheden regenwater van het volledige terras af te voeren. Ook een afwateringsgoot of grindstrook direct vóór de pui vervangt geen goed ontworpen terrasafwatering. De buitenvloer moet waar mogelijk van de gevel en de schuifpui aflopen.
Houd bij de buitenruimte rekening met:
Een beschutte schuifpui onder een groot overstek wordt anders belast dan een onbeschutte pui aan de kust of op een hoge verdieping. De benodigde afvoercapaciteit moet daarom per project worden bepaald.
Hoe blijft het schuifspoor vrij van vuil?
Bij een drempelloze schuifpui kan de vraag ontstaan of bladeren, takken en ander vuil gemakkelijk in het schuifspoor terechtkomen.
Bij Metaglas schuift het bewegende glaspaneel altijd over het binnenste spoor. Dit spoor ligt aan de binnenzijde van het systeem en wordt daardoor grotendeels afgeschermd van de buitenruimte.
Grof vuil, zoals bladeren en takjes, bereikt het binnenste schuifspoor normaal gesproken niet. Fijn stof, zand of klein vuil kan zich na verloop van tijd wel in de rail verzamelen. Dit vuil kan eenvoudig met een stofzuiger worden verwijderd.
Voor een grondigere reiniging kan de rail waarop de schuifpui beweegt in afzonderlijke delen worden uitgenomen. Hierdoor blijft het binnenste spoor bereikbaar zonder dat de volledige schuifpui hoeft te worden gedemonteerd.
Dit maakt het onderhoud eenvoudiger en helpt voorkomen dat opgehoopt zand of stof de soepele beweging van het paneel beïnvloedt.

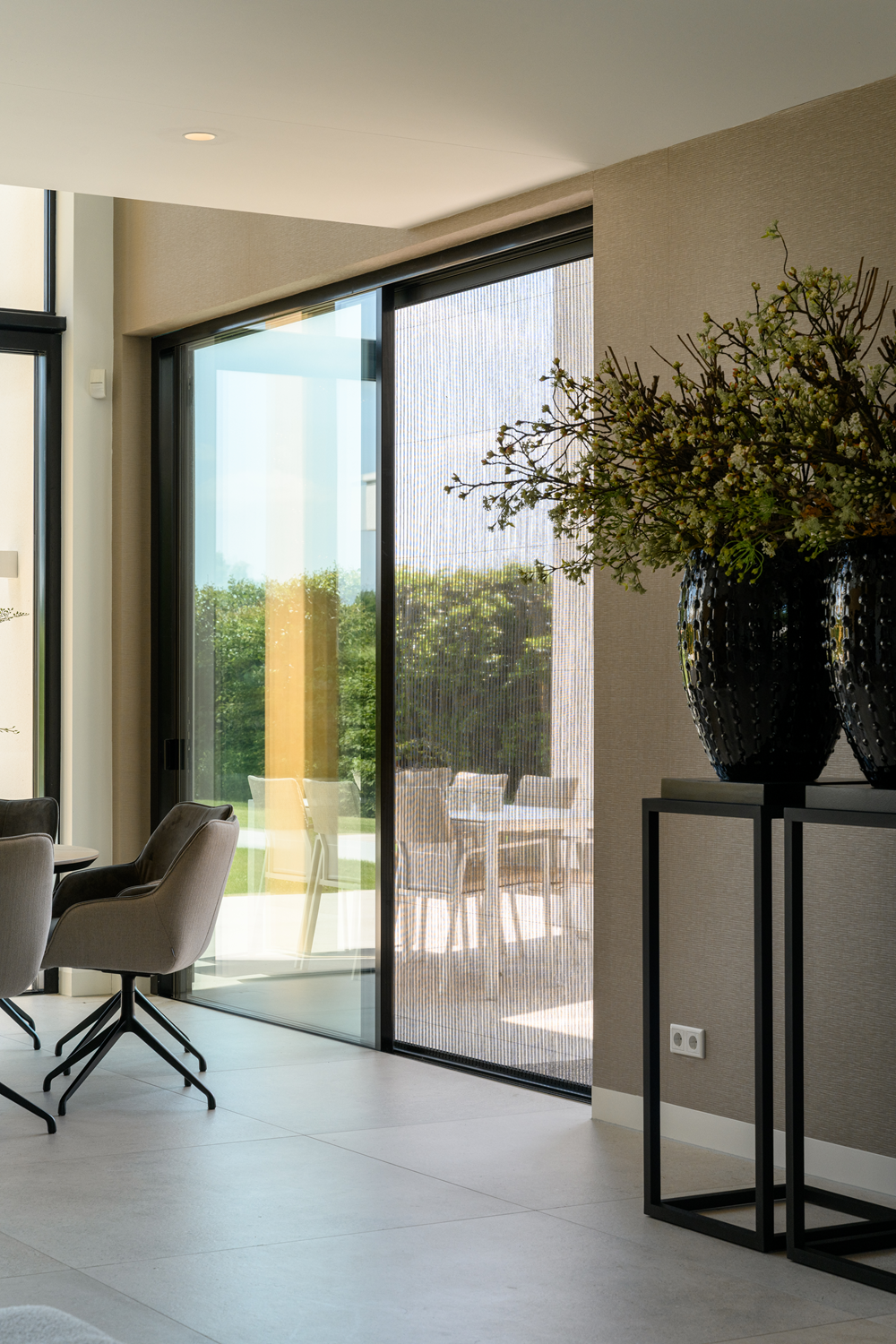

Metaglas biedt verschillende mogelijkheden voor een geïntegreerde rolhor of plissé hor bij horizontale schuifpuien. De hor kan in of bij het systeem worden opgenomen en hoeft daardoor niet als los element vóór de pui te worden geplaatst. Een geïntegreerde rolhor houdt insecten buiten en beperkt de hoeveelheid vuil die via de geopende pui naar binnen komt.
Architectuur zonder onderbreking
Een drempelloze schuifpui laat de grens tussen binnen en buiten vrijwel verdwijnen. De vloer loopt visueel door, het uitzicht wordt onderdeel van de ruimte en daglicht krijgt alle vrijheid. Met een zorgvuldig uitgewerkte profielontwatering en een passende afvoer op vloerniveau blijft regenwater buiten, zonder dat de technische oplossing het architectonische beeld verstoort.
Juist bij een volledig ingebouwde schuifpui komen ontwerp en techniek samen. Door de pui, vloerniveaus, terrasopbouw en waterafvoer vanaf de eerste ontwerpfase op elkaar af te stemmen, ontstaat een oplossing die niet alleen verfijnd oogt, maar ook betrouwbaar functioneert.
Overweeg je een drempelloze schuifpui voor jouw project? De adviseurs van Metaglas denken graag vanaf de ontwerpfase met je mee over de juiste configuratie, inbouwdetails en waterafvoer. Neem contact met ons op om de mogelijkheden voor jouw project te bespreken.
Download documentatie Neem contact op
Waar zitten de standaard ontwateringsopeningen?
De ontwateringsopeningen zitten in het laagste gedeelte van het ingebouwde onderprofiel. Dit gedeelte bevindt zich bij een drempelloze uitvoering onder het afgewerkte vloerniveau.
Wat wordt via deze openingen afgevoerd?
Via de profielopeningen wordt water afgevoerd dat in het schuifpuiprofiel terechtkomt. Dit kan bijvoorbeeld condens, een beperkte hoeveelheid slagregen of vocht vanaf het glas zijn.
Waar ligt de afwateringsgoot?
De optionele afwateringsgoot ligt direct vóór de schuifpui. De bovenzijde ligt gelijk met het niveau van de afgewerkte buitenvloer.
Wat vangt de afwateringsgoot op?
De goot vangt voornamelijk regen-, spat- en oppervlaktewater op dat over de buitenvloer richting de schuifpui stroomt.
Hoe werkt de oplossing met een grindstrook?
Bij deze oplossing ligt een smalle grindstrook op vloerniveau direct vóór de schuifpui. Water stroomt door het grind naar een onderliggende afvoer die op de hemelwaterafvoer wordt aangesloten.
Waarom is slechts een dunne strook grind zichtbaar?
De terrastegel kan relatief dicht tegen de schuifpui worden gelegd. De daadwerkelijke afvoer wordt onder de terrasafwerking opgenomen, waardoor alleen een smalle grindstrook zichtbaar blijft.
Vervangen de goot of grindstrook de ontwatering in het profiel?
Nee. De voorzieningen vóór de pui vangen voornamelijk oppervlaktewater op. De standaard ontwateringsopeningen blijven water uit het profielsysteem afvoeren.
Kan de goot dezelfde kleur krijgen als de schuifpui?
Ja. De afwateringsgoot kan in dezelfde kleur als de schuifpui worden uitgevoerd, waardoor een rustig geheel ontstaat.
Welke oplossing is het minst zichtbaar?
Een smalle grindstrook is visueel het minst aanwezig. De onderliggende afvoer wordt bouwkundig weggewerkt en alleen een dunne strook grind blijft zichtbaar.
Komt er veel vuil in het schuifspoor?
Het bewegende paneel schuift over het binnenste spoor. Grof vuil, zoals bladeren en takken, bereikt dit spoor daardoor normaal gesproken niet. Fijn stof en zand kunnen wel in de rail komen, maar zijn eenvoudig te verwijderen.
Kan de schuifrail worden uitgenomen?
Ja. Voor een grondige reiniging kan de rail waarop de pui schuift in afzonderlijke delen worden verwijderd.
